DKD Windkanal für ein meteorologisches Institut in Singapur

Technische Daten:

Allgemeines:

Bei dem Windkanal handelt es sich um einen Niedergeschwindigkeitswindkanal vom Typ „Göttinger Bauart“ mit offener Messstrecke..

Im Windkanal kann eine Strömungsgeschwindigkeit von 0,1 bis ca. 60 m/s stufenlos über eine elektronische Steuerung eingestellt werden. Die Luftströmung wird durch ein einstufiges Hochleistungsradialgebläse erzeugt.

Im Unterschied zum hauseigenen „DKD Windkanal“ besitz dieses Model einen Thermostat.

Technisch Daten:

Düsenaustrittsdurchmesser:	d=180 mm
Meßstreckenlänge:	I=280 mm
Geschwindigkeit:	v=65 m/s
(50 m Meereshöhe)
Turbulenzgrad bei 20 m/s:	Tu < 0,5 %
Kontraktion:	8
Anschluß Ventiilator:	380 Volt / 50 Hz
Motorleistung:	4,0 Kw
Abmessungen	(BxHxL): 210 x 140 x 4100 mm

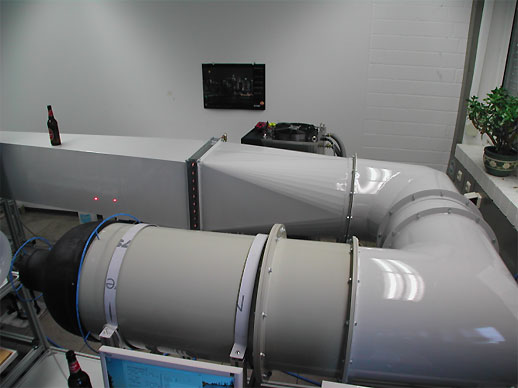

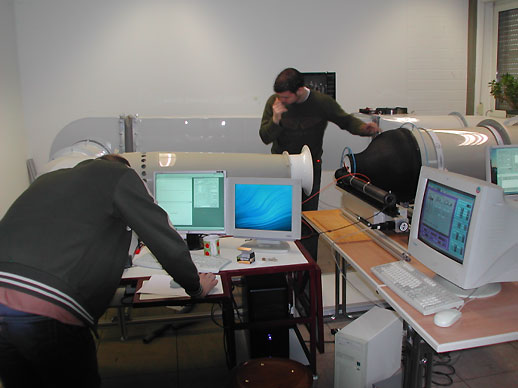

Windkanal Probeaufbau und Vermessung der Düse via LDA
