| WK 86060G |
|
 |

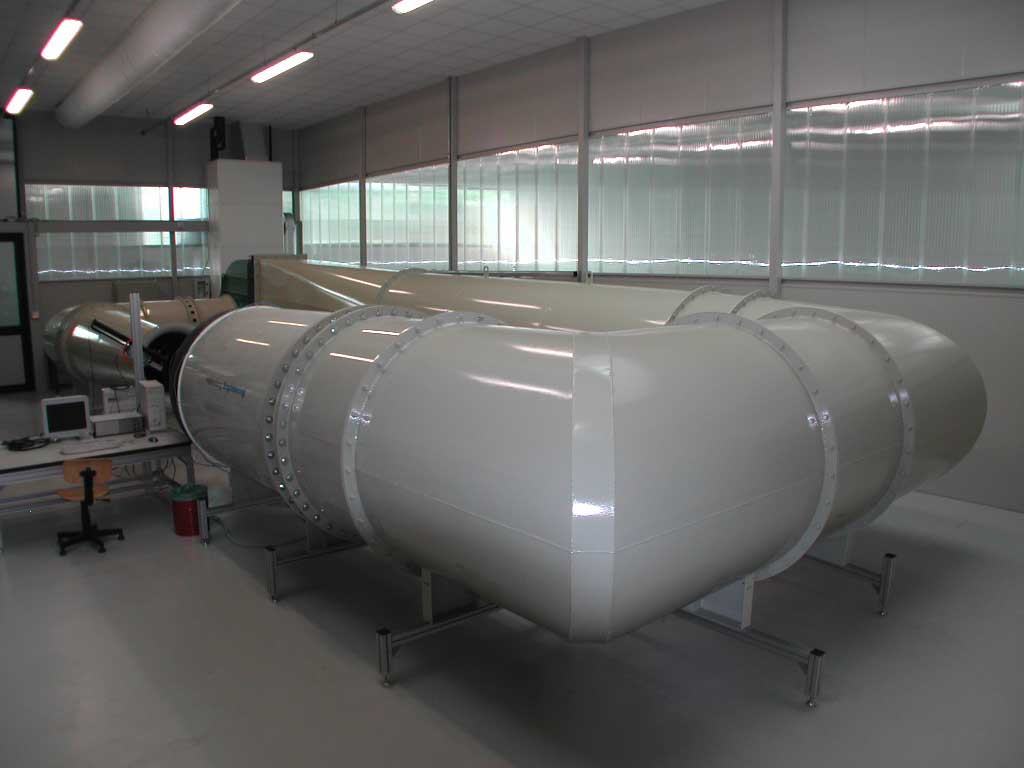

Niedergeschwindigkeits-
windkanal nach Göttinger Bauart
Bauart mit offener Meßstrecke,
und geschlossener Rückführung.
Düsen mit 600 mm Durchmesser,
stufenlose Geschwindigkeitsregelung.
|
| Technische Daten: |
|
| Düsenaustrittsdurchmesser: |
600 mm |
| Meßstreckenlänge effektiv: |
1000 mm |
| Kontraktionsverhältnis: |
5,44 |
| max. Strömungsgeschwindigkeit: |
0,1 m/s bis 60 m/s (50 m Meereshöhe) |
| Turbulenzgrad: |
<0,4% bei 20 m/s |
| Anschluß Ventilator: |
400 V |
| Motorleistung: |
44 KW |
| Drehzahlabweichung: |
< 0,1% vom angezeigten Messwert |
| Abmessungen (B * H * L): |
4932 * 2637 * 12814 mm |
|
|
| Zubehör: |
|
-spezielles Prandtl-Rohr mit Halterung
-Differenzdrucksensor 0 bis 40 mbar
-Absolutdrucksensor 0 bis 1600 mbar
-Temperatursensor in der Meßstrecke
0 bis 100°C
-1D-LDA mit automatischer
Messpunktansteuerung
-externer Eingang zur Ansteuerung des
Ventilators mittels CPU |
 |
|
|
|
|
