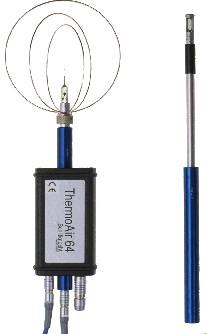

ThermoAir64 Thermoelektrischer Strömungssensor
|
Der thermoelektrische Strömungssensor ThermoAir6 / 64 dient zur Erfassung kleiner Strömungsgeschwindigkeiten von gasförmigen Medien und ist speziell geeignet für Steuerungen und Monitoring.
Durch die integrierte Temperaturkompensation und den individuellen Abgleich mit unserem akkreditierten SCS-Windkanal zeichnet er sich durch eine hohe
Genauigkeit sowie 100% garantierte Messtoleranzen aus.
Typische Anwendungsgebiete sind:
- Lüftungs- und Klimatechnik
- Reinraum- und Prozessmesstechnik
- Umwelttechnik
|
|
Sortiment:
|
|
ThermoAir6 direktional
0-1V
|
0,01-1 / 0,15-5m/s
|
|
ThermoAir6 omnidirektional
|
0,01-1 / 0,15-5m/s
|
|
ThermoAir64 Direktional 4 - 20 mA
|
0,01-1 / 0,15-5m/s
|
| ThermoAir64 Omnidir. 4 - 20 mA |
0,01-1 / 0,15-5m/s |
|
 |
| |
ThermoAir6 / 64
Direktional
|
ThermoAir6 / 64
Omnidirektional
|
| Box mit Fühler |
|
|
| Messbereiche: Strömung |
0,01
- 1 m/s |
0,01 - 1 m/s
|
|
0,15
- 5 m/s |
0,15
- 5 m/s |
| Messgenauigkeit: |
|
|
| 0,01 bis 1 m/s |
±
1,0% v.E. und ± 1,5% v.M. |
±
1,0% v.E. und ± 1,5% v.M. |
| 0,15 bis 5 m/s |
±
0,5% v.E. und ± 1,5% v.M. |
±
0,5% v.E. und ± 1,5% v.M. |
| Temperaturkompensation |
0 bis 40 °C |
0 bis 40 °C |
|
| ± 0.5% v.E./°C |
± 0.5% v.E./°C |
| |
±
0.07% v.M./mbar |
±
0.07% v.M./mbar |
| |
| Fühler |
|
|
| Kopfgrösse |
Ø 8 mm
|
mit Schutzkorb Ø 110mm
|
| Schaft |
Ø 15 mm |
Ø 15 mm |
| Einsatzbereich |
-0 bis +40 °C |
-0 bis +40 °C |
| Anströmungswinkel |
+/- 30° |
+/- 180°
|
| Einfahröffnung |
Ø 9
mm |
|
| Fühlerlänge |
300 mm
|
310
mm |
| Kabellänge |
1,5
m |
1,5
m |
| Lagertemperatur |
-30 bis +90 °C |
-30 bis +90 °C |
|
|
| Messmedien |
trockene
Instrumentenluft oder inerte Gase |
| Ansprechzeit |
gedämpft: 1t = 2 sek. / Option: ungedämpft: 1t = 100 ms |
| Speisung |
externe
Speisung 15 - 26 Volt DC |
| ThermoAir6: |
ca. 35
mA |
| ThermoAir64: |
ca. 40
- 60 mA |
| ThermoAir 6 |
Strömung: 0 bis 1 Volt (max. 1 mA) |
| ThermoAir 64 |
Strömung: 4 bis 20mA (max. 500 W ) |
| Gehäuse dim. |
ca. 100
x 60 x 35 mm |
| Gehäuseschutzart |
IP 40 (Aluminium Gehäuse) |
| Gewicht |
ca. 250
Gramm |
| Betriebstemperatur |
0 bis 40 °C |
| Lagertemperatur |
-30 bis 90°C |
| Luftfeuchtigkeit |
0 bis 90% rF, nicht betauend |
| Eichnormal |
Laser-Doppler Windkanal (Zertifikat nach SN EN 45001) |
|
